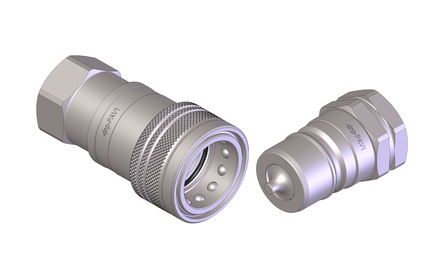

Norme ISO 7241-1A
Douille : double action
Obturation : clapet
Accrochage : billes radiales
Matériel : acier Zn-Fe (Cr III)
Taraudages : BSP / NPT / SAE / METRIQUES
Joint standard : NBR (en option : FKM, EPDM,...)
T°C service : -25°C / +100°C
Pression de service : 225-350 bar
Connexion sous pression : NON

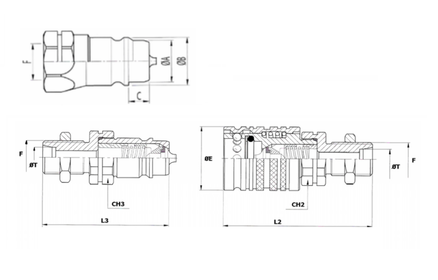

DN / BG / ISO | F - T | A - B (mm) | C (mm) | E (mm) | L2 - L3 (mm) | CH2 - CH3 (mm) | REF MALE | REF FEMELLE |
---|---|---|---|---|---|---|---|---|
DN13 - BG3 - ISO 12.5 | 08L - M14x1.5 | 20.55 - 23.75 | 9.5 | 38.0 | 85.0 - 72.0 | 30 | CMCT-T08LPC | CFCT-T08LPC |
DN 13 - BG3 - ISO 12.5 | 10L - M16x1.5 | 20.55 - 23.75 | 9.5 | 38.0 | 85.0 - 72.0 | 30 | CMCT-T10LPC | CFCT-T10LPC |
DN13 - BG3 - ISO 12.5 | 12L - M18x1.5 | 20.55 - 23.75 | 9.5 | 38.0 | 85.0 - 72.0 | 30 | CMCT-T12LPC | CFCT-T12LPC |
DN 13 - BG3 - ISO 12.5 | 15L - M22x1.5 | 20.55 - 23.75 | 9.5 | 38.0 | 86.0 - 73.0 | 30 | CMCT-T15LPC | CFCT-T15LPC |
DN13 - BG3 - ISO 12.5 | 18L - M26x1.5 | 20.55 - 23.75 | 9.5 | 38.0 | 86.0 - 73.0 | 30 | CMCT-T18LPC | CFCT-T18LPC |
DN 13 - BG3 - ISO 12.5 | 10S - M18x1.5 | 20.55 - 23.75 | 9.5 | 38.0 | 86.0 - 73.0 | 30 | CMCT-T10SPC | CFCT-T10SPC |
DN13 - BG3 - ISO 12.5 | 12S - M20x1.5 | 20.55 - 23.75 | 9.5 | 38.0 | 86.0 - 73.0 | 30 | CMCT-T12SPC | CFCT-T12SPC |
DN 13 - BG3 - ISO 12.5 | 14S - M22x1.5 | 20.55 - 23.75 | 9.5 | 38.0 | 88.0 - 75.0 | 30 | CMCT-T14SPC | CFCT-T14SPC |
DN13 - BG3 - ISO 12.5 | 16S - M24x1.5 | 20.55 - 23.75 | 9.5 | 38.0 | 88.0 - 75.0 | 30 | CMCT-T16SPC | CFCT-T16SPC |
DN 13 - BG3 - ISO 12.5 | 20S - M30x2.0 | 20.55 - 23.75 | 9.5 | 38.0 | 88.0 - 75.0 | 30 | CMCT-T20SPC | CFCT-T20SPC |
